Резервуар вертикальный РВС 100 м³

/f/catalogue/2016/_5860a2bb500152.jpg

РВС-100 - это вертикальный цилиндрический резервуар для наземного хранения как различных нефтепродуктов (нефть, топливо, масла, дизельное топливо, ГСМ), так и для хранения пищевой и технологической воды и других пищевых продуктов.

Важной функцией емкостей является прием и выдача хранимого продукта. Для этого на заводе-изготовителе предусмотрено производство технологического резервуарного оборудования, к которому можно отнести сливо-наливные устройства, патрубки, люки, оборудование для замера уровня хранимой жидкости. (см. соответствующий раздел "Резервуарное оборудование")

Изготовление РВС-100 на Саратовском резервуарном заводе

Саратовский резервуарный завод производит вертикальные стальные резервуары в соответствии с ТУ-5265-002-694784422013 и имеет необходимые Сертификаты соответствия.

Рекомендуемая комплектация вертикальных цилиндрических резервуаров объемом 100 м3

Характеристики вертикальных емкостей объемом 100 м3

Объем, м3 100
Внутренний диаметр стенки, мм 4730
Высота стенки, мм 6000
Стенка
Кол-во поясов, шт. 4
Толщина верхнего пояса, мм 5
Толщина нижнего пояса, мм 5
Днище
Толщина центральной части, мм 5
Толщина окраек, мм -
Крыша
Толщина настила, мм 4
Масса, кг
Стенка 3638
Днище 757
Крыша 767
Лестница 950
Площадки на крыше 788
Комплектующие конструкции 1162
Люки и патрубки 400
Каркасы и упаковка 1100
Всего 9562

Для получения подробной информации о производимых на Саратовском резервуарном заводе вертикальных резервуаров РВС, звоните нашим специалистам по телефону 8-800-555-9480.

Конструкция вертикальных резервуаров РВС-100

Стенка, крыша и днище производятся из прямоугольных стальных листов. Днище - это плоская конструкция, состоящая из листов стали, сваренных в полотнище требуемого размера (в зависимости от объема). Неотъемлемыми конструктивными элементами являются лестницы и площадки с ограждениями или без, необходимые для осуществления доступа персонала.

По желанию Заказчика может быть предусмотрена система подогрева или охлаждения хранимой жидкости. Она выполняется в виде секционного подогревателя или наружной теплообменной рубашки, к которой циркулирует теплоноситель.

Мы можем предложить изготовление РВС-100 в различных климатических исполнениях: как для эксплуатации в теплом климате, так и в умеренном и холодном.

РВС-100 могут быть:

  • со стационарной/плавающей крышей;
  • с понтоном;
  • одностенные;
  • двустенные (с защитной стенкой).

Наличие плавающей крыши или понтона определяется требованием Заказчика. Они выполняют функцию защиты окружающей среды от испарения вредных веществ с поверхности.

Двустенные вертикальные резервуары производятся для предотвращения утечки хранимой жидкости: в случае аварийных ситуаций, хранимая среда попадает в межстенное пространство, а не в почву.

Для производства используется малоуглеродистые и низколегированные стали. Выбор марки стали зависит от химических свойств хранимого продукта и от температуры эксплуатации. Для хранения высококоррозионных жидкостей (вода, молоко и другие пищевые продукты) применяется нержавеющая сталь.

После производства на поверхность наносятся консервационный грунт и антикоррозионное покрытие, которые способствуют упрощению эксплуатации и увеличению срока службы.

Все этапы проектирования и изготовления вертикальных резервуаров соответствуют государственному стандарту ГОСТ 31385-2016 "Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия".

К эксплуатации емкостей предъявляют следующие требования:

  • максимальная плотность хранимого продукта - 1 т/м3;
  • максимальная рабочая температура - +95ºС;
  • внутреннее избыточное давление - до 2 кПа.

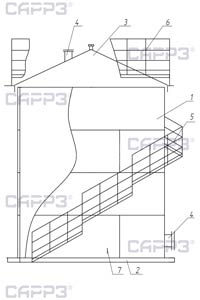

Чертеж РВС-100

Чертеж вертикального стального резервуара РВС-100 м3

Стенка РВС-100

Чертеж стенки вертикального стального резервуара РВС-100 м3

Днище РВС-100

Чертеж днища вертикального стального резервуара РВС-100 м3

Сводную таблицу технических характеристик вертикальных резервуаров РВС Вы можете посмотреть здесь.

Как заказать изготовление РВС-100 м3 на Саратовском резервуарном заводе?

Для расчета стоимости изготовления и доставки резервуара РВС-100 , Вы можете:

  • скачать Опросный лист, заполнить и прислать его нам на электронную почту
  • прислать нам уже готовое Техническое задание, проект КМ и КМД на электронную почту
  • нажать кнопку "Запрос цены", заполнить необходимые графы, и наши менеджеры свяжутся с Вами
  • позвонить по бесплатному телефону 8-800-555-9480

Саратовский резервуарный завод выполняет комплексные услуги по строительству объектов эксплуатации вертикальных резервуаров. Мы предлагаем:

  • выполнение инженерных изысканий на объектах нефтегазовой отрасли, в том числе на особо опасных и технически сложных
  • проектирование, разработку и согласование проекта строительства объектов нефтегазовой и химической промышленности
  • производство вертикальных резервуаров, емкостей, сосудов, аппаратов и других металлоконструкций
  • доставку и монтаж изделий собственного производства в соответствии с проектом привязки

Доставка РВС объемом 100 м3 осуществляется низкорамной площадкой (тралом) грузоподъемностью до 20 тонн с верхней погрузкой или на универсальной ж/д платформе.
